Sert PCB'ye bileşenleri doğru şekilde nasıl lehimlersiniz? - Blog

Merhaba elektronik tutkunları! Sert PCB tedarikçisi olarak, bileşenleri bu kartlara doğru şekilde lehimlemenin ne kadar önemli olduğunu ilk elden gördüm. İster küçük bir proje üzerinde çalışan bir hobi, ister elektronik sektöründe bir profesyonel olun, lehimleme işlemini doğru yapmak devrenizin performansında ve güvenilirliğinde büyük fark yaratabilir. Bu blog yazısında, sert bir PCB üzerindeki bileşenlerin doğru şekilde nasıl lehimleneceğine dair bazı ipuçları ve püf noktaları paylaşacağım.

Lehimlemenin Temellerini Anlamak

Gerçek lehimleme işlemine dalmadan önce, hızlıca temel hususların üzerinden geçelim. Lehimleme, lehim adı verilen bir dolgu metali kullanılarak iki veya daha fazla metal bileşenin bir araya getirilmesi işlemidir. Lehim nispeten düşük bir sıcaklıkta erir ve bileşenler arasında güçlü bir bağ oluşturur. Bileşenleri sert bir PCB'ye lehimlemek için birkaç temel alete ihtiyacınız olacak:

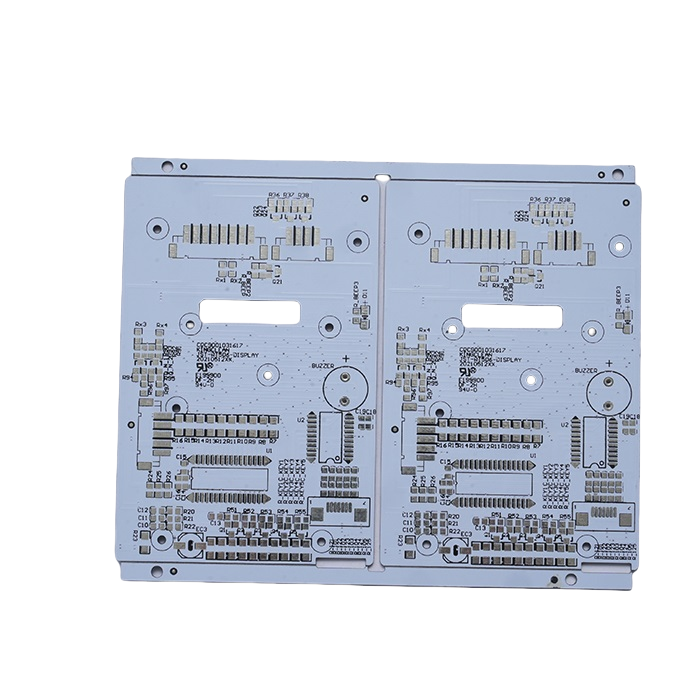

Metal Core Rigid PCB High Frequency Rigid PCB

Havya:Sıcaklık kontrol özelliğine sahip kaliteli bir havya şarttır. Sıcaklık, kullandığınız lehimin türüne ve lehimlediğiniz bileşenlere göre ayarlanmalıdır.
Lehim:Farklı lehim türleri mevcuttur, ancak çoğu PCB lehimlemesinde kurşunsuz lehim kullanmak isteyeceksiniz. Akı metal yüzeylerin temizlenmesine ve lehim akışının iyileştirilmesine yardımcı olduğundan, akı çekirdekli bir lehim seçtiğinizden emin olun.
Lehimleme Standı:Havya standı, havyanızı kullanılmadığı zamanlarda güvenli ve emniyetli tutar.
Lehim Sökme Pompası veya Örgü:Bu araçlar fazla lehimi gidermek veya lehimleme hatalarını düzeltmek için kullanılır.
Büyüteç:Küçük bileşenleri ve lehim bağlantılarını incelemek için bir büyüteç yararlı olabilir.

PCB ve Bileşenlerin Hazırlanması

Lehimlemeye başlamadan önce PCB'yi ve bileşenleri uygun şekilde hazırlamak önemlidir. İşte yapmanız gerekenler:

PCB'yi temizleyin:PCB yüzeyini temizlemek için PCB temizleyici veya izopropil alkol kullanın. Bu, lehimleme işlemini etkileyebilecek kir, yağ veya oksidasyonu ortadan kaldırır.
Bileşenleri inceleyin:Bileşenleri herhangi bir hasar veya kusur açısından kontrol edin. Kabloların düz ve temiz olduğundan emin olun.
Bileşenleri Konumlandırın:Bileşenleri şematik diyagrama göre PCB'ye yerleştirin. Gerekirse bileşenleri yerinde tutmak için bir cımbız kullanın.

Bileşenleri Lehimleme

Artık PCB'yi ve bileşenleri hazırladığınıza göre lehimlemeye başlamanın zamanı geldi. Sert bir PCB üzerindeki bileşenlerin nasıl lehimleneceğine ilişkin adım adım kılavuz:

Havyayı ısıtın:Havyayı açın ve sıcaklığı kullandığınız lehim türüne göre ayarlayın. Havyanın istenilen sıcaklığa ulaşmasını bekleyin.
Havya Ucu Kalay:Havyanın ucuna az miktarda lehim uygulayın. Bu, ısı transferinin iyileştirilmesine yardımcı olur ve bileşenlerin lehimlenmesini kolaylaştırır.
Bileşenleri Lehimleyin:Havya ucunu bileşen kablosu ve PCB pedi üzerine aynı anda yerleştirin. Metal yüzeyleri ısıtmak için havyayı birkaç saniye yerinde tutun. Daha sonra bağlantıya az miktarda lehim uygulayın. Lehim düzgün bir şekilde akmalı ve parlak, koni şeklinde bir bağlantı oluşturmalıdır.
Lehimleme Bağlantılarını inceleyin:Her bir bileşeni lehimledikten sonra lehim bağlantı noktalarında herhangi bir kusur olup olmadığını kontrol edin. İyi bir lehimleme bağlantısı parlak, pürüzsüz olmalı ve çatlak veya boşluk içermemelidir.
Fazla Lehimi Çıkarın:PCB üzerinde fazla lehim varsa, çıkarmak için bir lehim sökme pompası veya örgü kullanın.

Sert PCB Üzerinde Bileşenleri Lehimlemek için İpuçları ve Püf Noktaları

Sert bir PCB üzerindeki bileşenleri doğru şekilde lehimlemenize yardımcı olacak bazı ek ipuçları ve püf noktaları aşağıda verilmiştir:

Doğru Miktarda Lehim Kullanın:Çok fazla lehim kullanılması kısa devreye, çok az lehim kullanılması ise bağlantının zayıflamasına neden olabilir. Her bağlantı için doğru miktarda lehim kullandığınızdan emin olun.
Bileşenlerin Aşırı Isınmasından Kaçının:Bileşenlerin aşırı ısınması onlara zarar verebilir. Havyayı yalnızca birkaç saniye bağlantı noktasıyla temas halinde tuttuğunuzdan emin olun.
Bir Isı Emici kullanın:Entegre devre gibi ısıya duyarlı bir bileşeni lehimliyorsanız, onu aşırı ısınmadan korumak için bir ısı emici kullanın.
Alıştırma Mükemmelleştirir:Lehimleme, ustalaşmak için pratik gerektiren bir beceridir. Gerçek projeniz üzerinde çalışmaya başlamadan önce hurda PCB üzerinde pratik yapmaktan korkmayın.

Sert PCB Türleri

Sert PCB tedarikçisi olarak farklı uygulamaların ihtiyaçlarını karşılamak için çeşitli PCB türleri sunuyoruz. En yaygın sert PCB türlerinden bazıları şunlardır:

Yüksek Frekanslı Sert PCB:Bu PCB'ler yüksek frekanslarda çalışacak şekilde tasarlanmıştır ve kablosuz iletişim, radar sistemleri ve uydu iletişimi gibi uygulamalarda yaygın olarak kullanılır.
Metal Çekirdekli Sert PCB:Bu PCB'ler, mükemmel termal iletkenlik sağlayan metal bir çekirdeğe sahiptir ve bu da onları yüksek güç dağıtımı gerektiren uygulamalar için ideal kılar.
Tek Taraflı Sert PCB:Bu PCB'lerin, kartın yalnızca bir tarafında bileşenleri ve izleri vardır, bu da onları basit ve uygun maliyetli hale getirir.

Çözüm

Bileşenleri sert bir PCB üzerinde doğru şekilde lehimlemek, elektronikle çalışan herkes için önemli bir beceridir. Bu blog yazısında özetlenen ipuçlarını ve püf noktalarını takip ederek lehimleme bağlantılarınızın güçlü, güvenilir ve hatasız olmasını sağlayabilirsiniz. Bir sonraki projeniz için yüksek kaliteli sert PCB'ler arıyorsanız yardım etmek için buradayız. Ürünlerimiz ve hizmetlerimiz hakkında daha fazla bilgi edinmek için bugün bizimle iletişime geçin.
